И двата модула с наклонена плоча и огъната-осаксиално-бутални машини. Те използват едни и същи основни части: въртящ се цилиндър, бутала, успоредни на оста на цевта, и клапанна плоча, която редува налягане и засмукване. Това, което се различава, е къде се намира ъгълът и коя част носи товара.
Този един избор влияе върху максималната скорост, началния въртящ момент, диапазона на изместване, начина, по който валът се справя със страничните натоварвания, цената и дали една единица може да бъде сменена с друга.

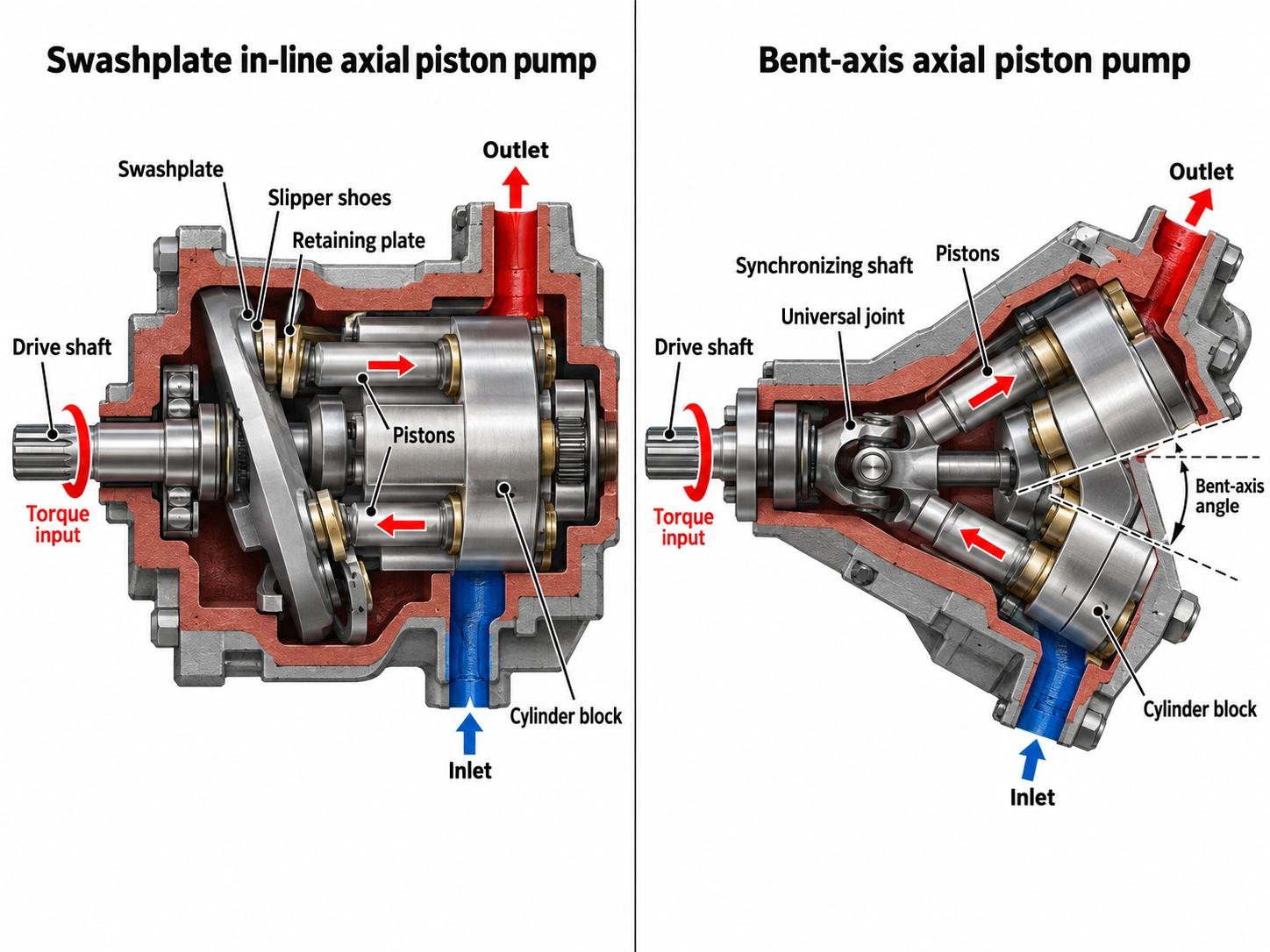

Къде се намира ъгълът и какво задвижва
Дизайн на наклонена плоча (в-линия).
Задвижващият вал и цилиндърът имат обща ос. Буталата се движат върху чехли срещу наклонена плоча. Докато цевта се върти, ъгълът на плочата кара всяко бутало да се движи навътре и навън. В двигателя буталата под налягане се притискат към наклонената плоча, което кара цевта да се върти, а цевта след това завърта вала.
Insane Hydraulics обобщава посоката на силата по следния начин: в двигатели с наклонена плочацевта задвижва вала. (Безумна хидравлика)
Дизайн с извита-ос
Цилиндърът е наклонен спрямо вала. Буталата се свързват към задвижващ фланец на вала, така че силата на буталото отива направо във вала. След това синхронизиращ елемент поддържа цевта да се върти заедно с вала. Този елемент може да бъде централен вал, самите бутални пръти или зъбно колело. туквалът задвижва цевта. (Безумна хидравлика)
Parker, например, използва зъбно колело за синхронизиране на вала и цевта в своята серия F11/F12. (Parker Hannifin, каталог MSG30-8249/UK)
Защо ъгълът има значение
Ходът на буталото нараства с ъгъла. Ъгълът на люлеещата се плоча обикновено е ограничен до под около 20 градуса, докато модулът с огъната -ос може да бъде огънат до около 40 градуса. (Хидравличен супермаркет, Брендън Кейси) Реалните продукти обхващат този диапазон:
<20°
Типична граница на люлеещата се плоча
~40 градуса
Горен диапазон на огъната-ос
40 градуса
Паркър F11/F12
32 градуса
Danfoss H1B
- Фиксираните модули F11/F12 на Parker използват ъгъл от 40 градуса между вала и цевта, което компанията приписва за компактен, лек модул. (Паркър Ханифин)
- Моторът на Danfoss H1B с променлива извита-ос работи до 32 градуса. (Danfoss)
По-дълъг ход означава повече изместване от по-малък варел и по-малко, по-малки въртящи се части. Ето откъде идват повечето предимства на извитата-ос.
Какво показват две каталожни единици при една и съща денивелация
General comparisons are easier to judge with real data. The table below puts two Bosch Rexroth fixed-displacement motors of about 45 cc/rev side by side, one of each design. Both figures come from the manufacturer's data sheets. The theoretical rows are calculated as explained under the table.
| Параметър | A10FM 45 (наклонена плоча) | A2FM 45 (извита-ос) |
| Изместване Vg | 44,5 cm³/об | 45,6 cm³/об |
| Номинално / максимално налягане | 280 / 350 бара | 400 / 450 бара |
| Максимална скорост (лист с данни) | 4000 оборота в минута | 5600 об/мин |
| Теоретичен въртящ момент при номинално налягане | 198 Нм | 290 Нм |
| Теоретичен поток при максимална скорост | 178 л/мин | 255 л/мин |
| Теоретична хидравлична мощност (номинално налягане, максимална скорост) | ≈ 83 kW | ≈ 170 kW |
| Източник | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Как са разработени изчислените редове
• Теоретичен въртящ моментT=Vg × Δp / (20π), в Nm, с Vg в cm³ и Δp в барове
• ПотокQ=Vg × n / 1000, в L/мин
• МощностP = Q × Δp / 600, в kW
Тези цифри не включват обемни и механични загуби. Те също така не представляват номинален режим на работа, тъй като устройството не е предназначено да работи при максимална скорост и номинално налягане едновременно за дълго време.
Как се чете таблицата:
При почти същото изместване модулът с огъната -ос е оценен с около 40% по-бърз (5600 срещу 4000 об./мин). Това съвпада с общата теза на Кейси, че двигател с извита-ос може да работи много по-бързо от-линейна конструкция със същия обем.
Двата листа с данни поставят семействата в различни класове на налягане. И с по-високо налягане, и с по-висока скорост модулът с огъната-ос се справя с около два пъти по-голяма теоретична хидравлична мощност при подобен клас на изместване.
Листът с данни за люлеещата се шайба изброява начален въртящ момент при 0 об./мин и 280 бара от 170 Nm за размер 45. Теоретичният му въртящ момент е 198 Nm, така че осигурява около 86% при откъсване. За по-малкия размер 23 съотношението е по-ниско: 75 от 105 Nm, около 71%. (Bosch Rexroth RE 91172) Листът с данни на A2FM изброява „добра стартова ефективност“ като характеристика, но в прегледаното издание не дава таблица на въртящия момент при откъсване. Кейси определя предимството на отцепването на извитата-ос на около 5% спрямо редов-мотор със същия работен обем.
Това са две фамилии продукти от един производител, а не закон на физиката. Някои помпи с наклонена плоча, например, работят при по-високо налягане от A10FM. Използвайте таблицата, за да видите какви разлики да търсите, след което проверете действителните листове с данни за вашите единици.
Компромиси-, които променят решението
| Фактор | Наклонена плоча | Извита-ос |
| Максимален ъгъл | Обикновено < 20 градуса | До около 40 градуса |
| Скорост при дадено изместване | По-ниска | По-високо |
| Въртящ момент при откъсване/ниска{0}}скорост | Долен; пада допълнително при малки размери (вижте таблицата по-горе) | Около 5% по-висока (Кейси) |
| Променлив диапазон на изместване | По-тесен | Около два пъти съотношението на ударите (Кейси) |
| Преминаване към нулево изместване | Чести | Някои модели могат, не всички |
| Външно радиално натоварване на вала | Проверете листа с данни; често ограничени | Тежки ролкови лагери, предназначени за него |
| Преход-задвижване за тандемни помпи | Широко предлагани (напр. A10VSO) | Потвърдете за модел |
| Разходи за покупка | По-ниска | По-високо, често значително (Кейси) |
Източници: ъгъл, коефициент на ход, въртящ момент на откъсване и цена са отХидравличен супермаркет. Нулевото изместване и лагерите са разгледани в точките по-долу.
Някои от тези редове се нуждаят от повече контекст:
Често се казва, че само-линейните двигатели могат да достигнат до нула, което е необходимо на някои задвижвания, за да завъртят свободно или да превключат режимите. Формулировката на Кейси е по-внимателна: не всички двигатели с променлива извита-ос могат да стигнат до нула. Danfoss предлага двигател с променлива-оска с нула-градусова възможност. (Danfoss H1B) Ако вашето устройство се нуждае от нулево изместване, запишете го в спецификацията и го потвърдете за точния модел. Не го предполагайте от вида на дизайна.
В модул с огъната -ос, силата на буталото отива направо във вала, така че лагерите на вала понасят тежки товари. Кейси отбелязва, че тези лагери са по-податливи на ранна повреда, отколкото-линейните лагери на вала. Mobile Hydraulic Tips казва, че е по-вероятно да смените лагерите на помпа с огъната-ос. (Мобилни хидравлични накрайници)
Същите тези големи конусовидни ролкови лагери са причината модулите с огънати-оси да понасят добре външни странични натоварвания. Parker казва, че неговите тежкотоварни-ролкови лагери позволяват значителни външни аксиални и радиални натоварвания на валовете. Мобилните хидравлични съвети наричат извитата-ос добър избор за помпи, задвижвани от зъбни колела или ролки. Rexroth добавя, че настройването на посоката на радиалната сила може да намали натоварването на лагера и да удължи експлоатационния живот. (Bosch Rexroth RE 91001)
Тъй като валът трябва да върти тежък варел, синхронизиращият елемент е подложен на циклично усукване. Insane Hydraulics свързва повтарящите се синхронизиращи-счупвания на вала с умората от често, рязко ускоряване и забавяне. (Безумна хидравлика) Отнасяйте се към това като към модел на отказ, наблюдаван на полето, а не като количествено определен процент на отказ. Все още си струва да проверите работните цикли с постоянно обръщане.
Как отговорът се променя според приложението
По-добрият дизайн зависи от работата, а не от самия дизайн. Ето как действат-компромисите по-горе в обичайните случаи:
| Приложение | Отправна точка | Защо и какво да проверите |
| Задвижващи-задвижвания със затворена верига или задвижващи устройства с широк диапазон на скоростта | Мотор с променлива извита-ос | Използва добре своя голям диапазон на изместване и висока скорост. Danfoss позиционира своя H1B главно за-задвижване със затворен кръг. Обичайното оформление съчетава променлива помпа с наклонена плоча, като помпа със затворен-кръг A4VG-тип, с двигател с променлива извита-ос, като A6VM. Тук типът на веригата е толкова важен, колкото и конструкцията на помпата; нашето ръководство забутални помпи с отворена верига срещу затворена веригапокрива това отделно. |
| Помпи, задвижвани от ремък, зъбно колело или силоотводен вал на двигателя със странично натоварване на вала | Помпа с фиксирана огъната-ос | Неговите лагери са конструирани за външна радиална сила. Помпите A2FO и A17FO на Sheungchak например са с дизайн с фиксирана извита -ос. |
| Индустриални агрегати, преси и металорежещи машини | Помпа с променлива люлка | Регулаторите за налягане, поток и мощност се монтират лесно и чрез-задвижване позволява тандемни помпи. A10VSO, например, идва с контроли, включително DR, DFR и DFLR, с -задвижване като опция. Обемът се променя просто чрез накланяне на накланящата се шайба, така че управлението е лесно и цената остава по-ниска. |
| Вериги с-разходи, умерена-скорост, умерено{2}}налягане | Единица с наклонена плоча | Обикновено достатъчно производителност на по-ниска цена, която отговаря на разходната точка на Кейси. |
| Двигатели, които стартират под товар или пълзят при ниска скорост | Сравнете информационните листове | Сравнете въртящия момент при откъсване, а не само обема. Както показват данните от A10FM, по-малките размери на люлеещата се шайба могат да загубят значителна част от теоретичния въртящ момент при 0 об./мин. |
Замяна: запазване на оригиналния дизайн
Когато една помпа или двигател се повреди, практическият въпрос е дали замяната отговаря на оригинала, а не кой дизайн е по-добър като цяло. Превключването от извита-ос към наклонена плоча или обратното не е размяна като-за-подобно:
Наклоненият цилиндър придава на модула с огъната -ос различна форма и дължина на корпуса. Монтажните фланци, позициите на портовете и местата на дренажа може да не съвпадат.
Модул с люлееща се шайба, монтиран там, където модул с огъната -ос поема странични натоварвания на ремъка или зъбното колело, може да не се оценява за тези сили.
В таблицата по-горе модулът с огъната -ос е оценен както за по-висока скорост, така и за по-висок клас на налягане. Замяна на люлееща се шайба със същия обем може да бъде претоварена.
Променливите единици на двата дизайна използват различни механизми за управление и диапазони на изместване. Реакцията на машината ще се промени дори ако размерите на портовете съвпадат.
Кодът на модела обикновено ви казва дизайна. Сред семействата, които Sheungchak доставя:
Извита-ос
двигатели A2FM и A6VM; Помпи A2FO и A17FO
Наклонена плоча
Помпи A10VSO, A4VSO, A11VO, A4VG и K3V112
За това как да декодирате тези кодове, вижтекак да четете код на модел A2FM.
Преди да поръчате резервна помпа или двигател, потвърдете:
| 1 | Пълнияткод на типа и номер на частот табелката. Това включва дизайнерско семейство, размер, серия и управление. |
| 2 | Посока на въртенеи дали веригата е отворена или затворена. |
| 3 | Тип на вала, фланец, позиции на портоветеи местоположението на дренажа на корпуса. |
| 4 | Работно налягане, пиково налягане и скорост на движениепри вашия реален работен цикъл, а не само максимума на табелката. |
| 5 | Всякаквивъншно натоварване на валаот разместване на ремък, зъбно колело или съединител. |
| 6 | За променливи двигатели, независимо дали задвижването се нуждаенулево или почти{0}}нулево изместване. |
| 7 | Тип течност, работна температураи ниво на филтриране. |
Ако претегляте OEM част спрямо следпродажбено устройство за същия модел,оригинална срещу резервна хидравлична помпаобяснява какви тестови доказателства да поискате.
Избор между двете
Изберете огъната-ос, когато...
Нуждаете се от висока скорост, висока плътност на мощността, широк променлив диапазон, силен въртящ момент на разкъсване или толерантност за странични натоварвания на вала, а по-високата цена и поддръжката на лагера са приемливи.
Изберете наклонена плоча, когато...
Нуждаете се от гъвкав контрол на налягането и потока чрез-задвижващи тандемни помпи или възможност за двигател с нулев-работен обем, или по-ниската цена на покупката е по-важна от максималната скорост.
За подмяна се придържайте към вече инсталирания дизайн, освен ако инженер не е прегледал монтажа, товарите и контролите.
